狮岛SD2200主机基本调试说明

文章来自:陆和消防设备 发布时间:2018-11-15 14:03

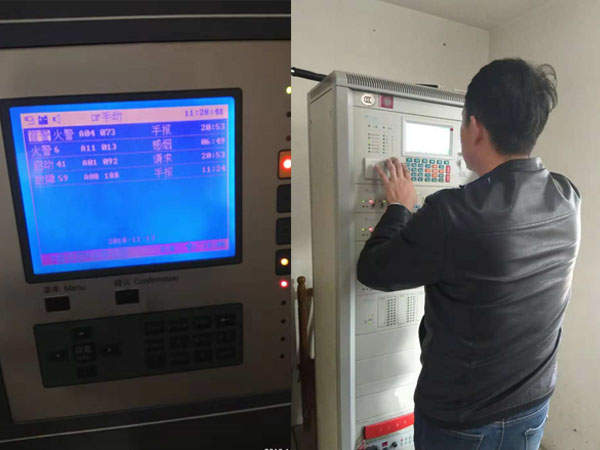

狮岛SD2200主机基本调试说明

1.准备工作:准备U盘一只,用专用格式化工具格式化后,主机即可识别同时也可与其他电脑连接当U盘使用

2.有部分U盘主机可能无法识别,处理办法如下

a.开机自检时,按键盘DEL键进入BIOS设置界面;

b.界面上方有MainAdvancedPCIPntBoot等选项;

c.进入Boot选项中第一项BootSettings„..

d.最后一项OnBoardVirtualFlashFDD选择Disabled

e.保存退出

3.调试步骤:

(1).主机到现场后,及时打开外包装箱查看外观是否有磕碰,内部各功能板之间连接排线是否有脱落现象及固定螺丝紧固情况

(2).做好保护接地,上电自检主机,观察各指示灯显示情况及火警声音是否正常,进行空载登记1-2次观察机笼及IO子站与主站通讯情况;带有联动控制盘的主机需检测1回路(出场默认接如1回路1号-N号)输出端的负极对系统电源的负极是否有-5V电压,测量发法用万用表20V电压档,正极表笔指向回路负极,负极表笔指向系统电源负极;

(3).线路测量:使用标称500V的兆欧表检测各信号总线回路、电源供电线路、多线制控制线路、广播音频线路和电话通讯线路等线路的对地绝缘电阻。根据火灾自动报警系统施工验收规范的要求,各线路的对地绝缘电阻应大于20MΩ。若测量出线路对地短路则必须予以排除。当总线回路中连接的探测器、手动报警按钮和模块数量较少时,万用表显示无穷大(显示屏显示为“1____”);当回路连接的报警设备和控制模块较多或满载时,万用表显示数值应在“1600”以上,而且呈上升趋势。回路满载时万用表显示数值应不低于“1800”。测量时万用表表笔正、反向各测量一次。每次测量结果均符合上述要求则表明该回路基本正常。若在某一方向上测量的数值在“0600”~“1500”之间,而且显示数值非常稳定则表明回路上所连接的总线设备中有被击穿的现象。若正、反两个方向上数值均小于“0600”则表明回路中有短路现象。若测量的数值显示出某一方向上为无穷大,另一个方向上小于“0600”则表明回路中有一条导线带电。加查线路的故障点可采用“1/2法”或“优选法”对回路进行分段检测,直至线路阻值正常为止。对于多线制控制线路(如联动子站的控制输出线路)和广播音频输出线,应使用万用表的“200Ω”电阻档测量它们的线间电阻。测量的数值应不低于100Ω。

4.测量线路正常,应将报警总线逐一接入主机进行查号及登记工作,这样做的好处在能及时发现主机带载能力是否稳定,及时判断问题所在;如带载回路多后出现系统故障、子站故障、无法开机,应更换大功率的系统电源;禁止2台或多台电源共用一组备用电池,禁止联动电源接入系统电源;

5.查号命令:将PS2口标准键盘(10年以后的SD2200主机USB接口键盘也行)接入主站工控机板键盘接口,按下ESC键在DOS界面输入TESTD2回车即可进入测试界面,按F1键后可输入2个回路号或者1个回路号2次,表格左边显示第一条回路,右边显示第二条回路,通过横竖轴的个位十位标准数单看该地址是否上线,正常值为016,故障或没上线值为000,反馈和火警值为110或者120,只有在正常值及火警反馈该点位才能登记上;按F3键输入1个地址2次可以自动启动左边表格指示回路的该地址,输入2个地址可以自动启动左边表格指示回路的2个地址间所有设备,F4停止操作参照F3。

6.登记设备:当查号工作完成后,按ESC键后输入主程序命令SDCD3回车,进入主机正常操作界面,按F5登记-地址-输入密码1111-确认。待登记完成后主机会自动显示登记总数。

7.测试火警及联动程序:在登记完成的基础上,加烟测试各烟感探测器是否能报警,手动按钮及消火栓按钮需人工按下,用键盘锁钥匙将联动状态调整到准许,联动方式调整到自动状态,观察主机是否显示与编程一致的联动信息,若有部分设备没显示联动启动,需查看此设备是否登记上,如登记上则单看联动编程是否正确。

8.楼层显示器:采用485总线连接需要24V工作,每台主机最多可63个层显,不可跟报警总线混接,不可有重号的层显,登记时不需挂楼层显示器485总线,否则会报楼显故障;楼层显示器不占主机地址。打码方法:屏幕下方横向排列5个按键,同时按下4、5键-屏幕提示输入密码-按4下2键-按4键修改十位地址,按5键修改个位地址-输入好后按2键确认。

9.通讯模块连接:1号模块接广播分配盘、楼层显示器、键盘子站,2号模块接CRT及集中区域式联网使用;通讯模块B4B5输出端为有极性输出3V左右的低电压,与外围设备连接时需注意正负极不要接反,正确方式模块LA端接外围设备LA端,模块LB接外围设备LB端,与总线式广播分配盘和楼层显示器连接时最好安装RS485中继器,因楼层和分配盘的输入24V电源多采用现场供电或者单独广播电源,与报警主机采用不是同一电源,易造成死机等现象。

10.CRT:电脑串口的2号端子接2号接通讯模块的A5(TX)端,串口5号段子接接2号接通讯模块的A1(GND)端;通讯模块A1A5端电压为-7V,当主机复位、火警、故障、反馈发生时,电压瞬间跳动后恢复正常;先安装CRT软件再安装加密狗驱动程序,软件默认安装目录C:\ProgramFiles\soloon\,需将Alarm配置设置文档中最后一行MultiZones=1改为MultiZones=0,中间部位的ZoomSize=200改为ZoomSize=100,再用2.2版主程序替换安装完成后默认2.08版主程序;点位设置X回路1-250号点位标识为X子站0回路1-250号;

11.电话系统:多线式电话登记密码为1234,总线式电话登记密码为3295;多线式电话采用无极性连接,每路最多连接2部电话分机,手动报警按钮插孔不限;每路手动报警按钮插孔需要末端并联(6K电阻,电话分机,3040C电话插孔)3选1,无法单独使用。登记时主机会显示1-40路的登记状态:01-GOD或者01-BOD,GOD代表此路可正常使用,BOD代表不能正常使用。总线式电话采用有极性2总线连接,使用前需单独接入主机进行打码工作:按话3-输入密码3295-按地址如01或者02-按通键,登记时会显示1-95路的登记状态,状态定义与多线式相同,登记密码3295;清除录音:按快进或者快退键-再按话2键-输入密码3295;电话盘供电电源最好与广播录放盘分开使用;

12.SD6118广播模块:占用烟感总线地址,编程时域名占用第100号,编码及使用时把B6与B7短接;

13.GB3524B广播分配盘:主机后8位播码开光第8位始终在上,盘号自动加1(即1号盘除了8在上其余在下,2号盘1号8号在上其余在下),盘后有标识“H”和“L”两个端子,此端子接入2200主机通讯模块1号的La和Lb,在编程软件的系统编程按“F7”键设置出对应数量的广播盘程序,将工程名.000拷入主机U1目录下,改名SD2200.000;此时如果广播盘与主机没有链接,主机会报出广播故障N个,链接好后故障自动消除,按主机自检键,广播盘会自动响应。广播盘编程文件后缀名为GB3,此文件无法生成只能覆盖,需从主机中拷出此文件放出编程文件夹下与显示及联动编程统一文件名,然后在键盘编程中编程,1-2号广播盘,编程软件中在设备号填写01,1-64号代表第一个盘,65-128号代表第二个盘;3-4号广播盘,编程软件中在设备号填写02,1-64号代表第一个盘,65-128号代表第二个盘;

14.键盘子站:电源线与主机系统电源一置,485总线接入通讯模块,编程方法与广播分配盘相同

15.联动控制板:正常状态下反馈灯频闪,如没安装6114LK模块或者U1U1线断线,此时面板故障灯常亮。

(1).误报回答:检查U1U1线是否接反或者6114LK模块B6B7连接线是否存在短路接地现象;

(2).不上线:检查1回路输出负极对系统电源负极是否有-5V如没有参照接线示意图逐步排查,检查U1U2连接线有无断短路,检查24V转5V模是否有系统电源供电;

(3).手动启动某个地址时,其余地址误动作:检查自动键锁端到联动控制板是否有二极管,检查系统电源是否存在接地现象,禁止系统电源与联动电源共用一组备电;

(4).手动不启动,联动不启动:检查键盘锁状态,测量联动控制板键盘锁连接端子是否有24V;

(5).打码:开机后将10P彩色排线只连接要打码的联动控制板,在U1U2处接好SD6114LK模块或者将控制板上短接插针短路,用打码器夹住联动控制板L1L2端子打码即可。联动控制盘编程时域名位置是第101-127个,如不在此序列中,极易误报回答或手动启动。

16.SD6119声光报警器:显示编程域名位置第128个,此位置声光不会报回答。

17.后期使用注意事项:

(1)当手动报警按钮和消火栓按钮报警:观察报警下压片是否被按下,如按下需用专用钥匙复位;底座与暗盒紧固过量容易导致底座变型引起的误报火警。

(2)水流指示及防火阀和压力开关报警:检查外围设备是否动作,如动作需将外围设备复位;如外围设备没动作,需摘掉模块检查B6B7端子所接外围设备信号线是否存在短路及接地现象,拆除外线安装号模块,主机复位观察此模块是否还报警。

(3)烟感和温感报火警:首先检查改区域是否烟雾过浓或温度过高,如是误报火警,主机进行复位操作即可消除;如复位后无效该设备继续报火警,应检查该设备使用是否超过2年需要及时清洗烟感或者更换温感热敏电阻感应器。新安装的设备在消防检测验收前应做好防尘工作,检查探头安装位置是否符合国标安装标准,距离空调出风口及灯具要有合理距离。

(4)控制模块报火警:此情况易出现在更换显示及联动程序后,此时需将主机U1目录下DJB.DAT文件删除,再重新登记即可解决;删除步骤:按下键盘ESC键1-2次进入C:\U1处,输入DEL空格DJB.DAT回车,再进入主程序进行登记。

(5)当某一回路登记上的设备全部报火警:此现象是由于设备进水或者总线管路中积水过多导线过潮导致总线工作电流过大,应将总线从主机拆除,用万用表200K或20M档测量线路阻值和接地阻值出现负电阻情况。

(6)设备报故障:不需要24V工作的设备先检查总线是否有20V电源,需要24V工作的设备检查电源输入端是否有24V,总线输入端是否有20V;连续点位报故障现象易是此线路断路造成;某一设备反复报故障及故障恢复,需将此设备暂时屏蔽,及时通知安装公司或厂家进行更换;楼层显示器报故障时先检查24V电源是否就位,其次摘除通讯模块1后主机进行登记工作即可消除,若此工作结束后层显不报火警可更换75176通讯芯片。

(7)主机报主备电故障及欠压:主电检查交流输入端是否有交流220V,备电测量是否有25V电(低过20V就有可能报备电故障及欠压),检查2个熔断器是否导通;检查电源与主板信号连接线是否松动。当主电源断电时要注意保护备电,单独使用备电不易超过2小时;系统电源指示灯不亮同时主机报主备电故障,可以把电源信号连接线从电源处摘除,如电源信号指示灯恢复正常状态,即可判断主机显示板有故障;摘除后电源指示灯仍处于不正常状态,即可判断电源故障,此时可将系统及联动电源调换使用。

(8).系统控制器主站线路板、I/O子站、回路板、联动子站等部件损坏,更换后运行一段时间仍损坏:此类故障的原因必定是外线路带电或接地;应重点检查线路,检查输入模块的输入设备是否带电;检查多线制系统中SD6114LK专用切换模块的反馈输入是否带电;检查CRT显示系统的串行通讯口(COM1或COM2)是否安装了GL9隔离串口。

(9)SD6113模块不启动或联动后报多个故障:造成此现象问题一般出现在联动24V电源处,此时可现场测量模块24V电源是否过低,检查外围设备执行机构是否存在短路情况,联动电源线是否存在接地现象;复位后先把手动启动后报回答,此问题一般在编程时域名没在第65-099号位置

(10)主机报使用期限已到:开机进入主机后快速按F5键,屏幕显示C:\,更换PASS.DAT解决.

(11)屏幕左上角报PRN错误信息:检查打印机排线及电源线是否接好。如暂时不用打印功能,直接把打印机数据线摘下即可

(12)屏幕左下角报SD2200.*文件错误:检查U1目录下此文件是否存在和保存时间是否正确。

(13)主机联动时屏幕出现黑底白字乱码呈逐多趋势:检查显示、联动编程001、002、TOU文件是否正确
